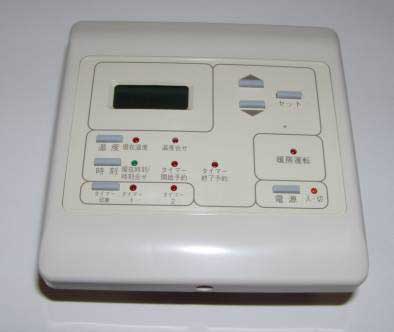

　　　　Ｒ

ＤＹＮＡＴＥＣ

Ａｌｇｏｒｉｔｈｍ　形MＤー201

岩盤浴用ヨウコントローラ

アルゴリズム

温暖制御回路搭載

　取　扱　説　明　書

　　ダイナテック製品をお買い上げいただきありがとうございます。

　　この製品を安全に正しく使用していただくために、お使いになる前に

　　この取扱説明書をよくお読みになり、十分に理解してください。お読　

　　になった後も、いつも手元に置いてご使用ください。

　　本取扱説明書では、主な注意事項並びに、取付方法を記載して

　　います。

Ｄ

株式会社ダイナテック

安全上のご注意

　　警告表示の意味

警告

誤った取扱をすると、死亡または重傷を

負う可能性が想定される内容を示します。

注意

誤った取扱をすると、傷害または物的損害

の発生が想定される内容を示します。

　　警告表示

警　告

　　　配線を行う場合には、必ず電源を切った状態で、

　　　おこなって下さい。又、通電中はカバーを取付けた

　　　状態で使用して下さい。感電の恐れがあります。

注　意

　　　通電後、現在ゲンザイ温度表示にして、表示温度に異常がないことを

　　　確認してください。もし下表のような表示状況であったらセンサ

　　　ーの交換が必要です。

表示状況

原因

大きなマイナス数値の点滅

センサー回路の断線

大きなプラス数値の点滅

センサー回路のショート

お　願　い

◆　コントローラの電源入力回路・負荷出力回路に過電流を、印加

　　　しないでください。

　　　コントローラの故障及び発火の原因になります。

◆　収納用のスイッチボックスは、内部に突起のない2個用の金属

　　　ケースをご使用になり配線等で空気の対流を妨げないよう

　　　通気孔を複数開けてご使用下さい。放熱部の熱がこもり、

　　　異常発熱により、発火の原因になります。

◆　負荷側の安全装置として岩盤浴用ヒーターに、温度過昇防止

　　　装置を、必ず接続してご使用下さい。本体の異常発熱により

　　　出力素子の故障、発火の原因になります。

◆　ヒーターはアース端子に必ず接続してください。

◆　発生は殆ど無いと思われますが、静電気などの影響により、

　　　ランプは点灯しているが、操作が出来なくなった場合には、一度

　　　元のブレーカを切ってから、もう一度、ブレーカーを入れ直し、

　　　電源ボタンを押して下さい。リセットされます。

形ＭＤー201シリーズ

種類シュルイ

定格

最大負

最大負荷容量

温度過昇ショウ

発熱体の

電圧

荷電流

防止装置

合成抵抗値

ＭＤ－201Ｇ

100Ｖ

20Ａ

2.0ＫＷ

有り

5.5Ω以上／ＤＣ

ＭＤ－201Ｊ

200Ｖ

20Ａ

4.0ＫＷ

有り

11Ω以上／ＤＣ

正しい使い方

取付・調整について　≪手順≫

①フロントパネルカバーの下側のネジを外し、フロントパネルカバー

　　を外して下さい。カバー下側を手前に引くと外れます。

　　元のブレーカをＯＦＦにして実施して下さい。

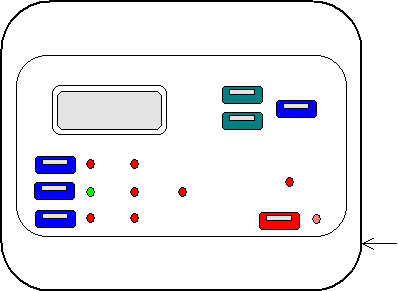

　　　　フロントパネルカバー　　　　　　　　

フロントパネルカバー取付用ネジ

表面

　負荷

　　　　　負荷端子

　ＡＣ250Ｖ・20Ａ（ＭＡＸ）

　　温度センサー端子

　　　　　電源端子

　電源

　ＡＣ100Ｖ

　　※注）電圧表示は

　　ＭＤ－201Ｇの時：ＡＣ100Ｖ

　　ＭＤ－201Ｊの時：ＡＣ200Ｖ

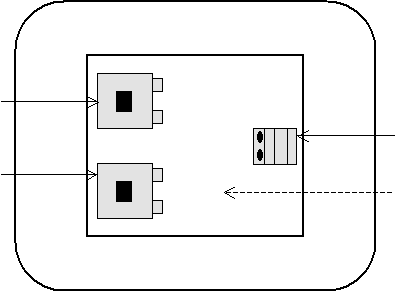

裏面

②本体の裏面に電源端子、負荷端子及び温度センサー端子があり

　　ます。電源端子への接続は必ずブレーカーより指定のＦケーブル

　　で接続してください。

　　☆指定ケーブルΦ1.2－Φ2.0（Φ2.0を推奨します。）

　　　　電線の剥きシロ：14ｍｍ　　本器の最大接続負荷電流は20Ａ

　　迄ですので、20Ａを決して超えないで下さい。Ｆケーブルの太さは

　　負荷容量に十分耐える太さの電線を接続して下さい。

③同様にヒーターからの配線を負荷端子へ接続してください。

　　（Ｆケーブル等は正規容量にみあう線径をご使用ください。）

④ヒーターへ取り付けた温度センサーからのリード線を温度センサ

　　端子へ接続してください。（温度センサーのリード線長ナガは4ｍです。）

⑤壁面のスイッチボックスに本体を格納し、取付ネジで固定して

　　ください。

　　平面取付はできません。必ず壁面に垂直に取付けてください。

⑥本体にフロントパネルカバーを取付けて、ネジで固定してください。

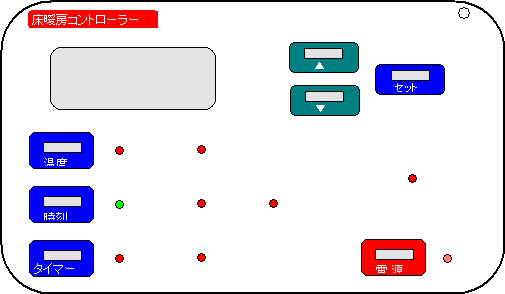

ご使用方法

（操作手順）

　　　　　　　　　　　　Ｒ

ＤＹＮＡＴＥＣ

　　　　　　現在温度　　　　　温度合わせ

　　　　暖房

　　　　　　時刻合わせ　　　　タイマー　　　　　タイマー

　　　　　　　　　　　　　　　　　　開始　　　　　　　終了

　　　　　　タイマー1　　　　　タイマー2

1，運転の開始

　電源ボタンを押す。

　パネル面の電源ランプ（橙）と時刻合わせランプ（緑）と暖房

　ランプ（赤）が点灯します。液晶画面は現在の時刻が表示され、

　現在設定されているヒーター温度で制御を開始します。

2，時刻の確認と変更

　変更は▲　▼ボタンで御希望の時刻に合わせ、セットボタンを

　押して確定します。

3，設定温度の確認と変更

　温度ボタンを押す。

　現在温度ランプ（赤）が点灯し、液晶画面はヒーターの現在温度

　を表示します。

　もう一度、温度ボタンを押す。

　温度合わせランプが点灯します。液晶画面には、現在設定されて

　いるヒーター温度が表示されます。

　（工場出荷時は60℃に初期設定されています。）

　変更は▲　▼ボタンで御希望のヒーター温度に合わせ、セット

　ボタンを押して確定します。

　★設定温度は0℃～70℃まで設定することができます。

4，タイマー予約の確認と変更

　　（タイマー予約の確認と変更の際は、必ず時刻合わせランプ（緑）

　　が点灯していることが必要です。点灯していないときは時刻ランプ

　　を押して点灯させて下さい。）

　タイマー1の予約

　タイマーボタンを押す。　＞　タイマー1ランプ（赤）を点灯させる。

　時刻ボタンを押す。　＞　タイマー開始ランプ（赤）を点灯させる。

　液晶画面には、現在設定されているタイマー開始時刻が表示

　されます。変更は▲　▼ボタンで御希望の時刻に合わせ、セット

　ボタンを押して確定します。

　時刻ボタンを押す。　＞　タイマー終了ランプ（赤）を点灯させる。

　液晶画面には、現在設定されているタイマー終了時刻が表示

　されます。変更は▲　▼ボタンで御希望の時刻に合わせ、セット

　ボタンを押して確定します。

　タイマー2についても同様の方法で予約します。

　全ての操作に対し、操作後、1分間放置すると時刻合わせランプ

　（緑）が点灯します。

5，タイマー1、タイマー2機能の有効と解除

　時刻合わせランプ（緑）が点灯していることを確認して下さい。

　タイマー1の機能を有効にするには

　タイマーボタンを押す。　＞　タイマー1ランプ（赤）を点灯させる。

　設定された開始時刻に運転開始、終了時刻に運転終了を繰り返し

　行います。

　タイマー2の機能を有効にするには

　タイマーボタンを押す。　＞　タイマー2ランプ（赤）を点灯させる。

　設定された開始時刻に運転開始、終了時刻に運転終了を繰り返し

　行います。

　タイマー1、タイマー2の機能を有効にするには

　タイマーボタンを押す。　＞　タイマー1、タイマー2両方のランプ

　　　　　　　　　　　　　　　　　　　（赤）を点灯させる。

　タイマー機能を解除にするには

　タイマーボタンを押す。　＞　タイマー1、タイマー2両方のランプ

　（赤）を消灯させる。

注　意

　停電等で電源が切られた後は、時刻の設定を再度行って下さい。

　但し、設定温度とタイマーの設定は、そのまま保持されます。

配線について

●電線は、通電電流に応じたものをご使用下さい。

　　電線の適合範囲は、Φ1.2～Φ2.0までです。

　　不適合電線の使用は、焼損、発火の原因となります。

●高圧・動力線等と本器の配線は、別配管、または離してご使用

　　下さい。同一配管、或いは、ダクトで行われますと、誘導を受け、

　　誤作動または、破損する場合があります。

●電線のストリップ長（剥きシロ）は、14ｍｍです。

取扱いについて

●製品を落下させたり、以上な振動・衝撃を加えられたりした場合、

　　初期の特性・性能を維持できない場合があります。

●本製品は、電気工事士等の電気的知識を有する方が、必ず、

　　取扱いを行って下さい。

●本器に接続する発熱体は、電気式面状・線面・パネルヒーター

　　・線ヒーターをご使用下さい。

　　ご不明な場合は、当社・省エネ機器事業部までお問い合わせ

　　下さい。

分解について

●分解したり、修理・改造は行わないでください。

　　正常な動作の妨げになり、また感電など危険を伴う場合が

　　あります。

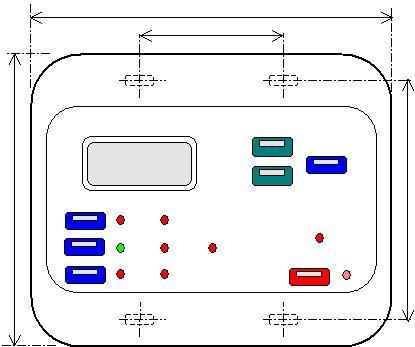

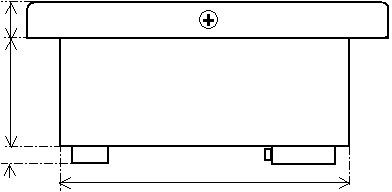

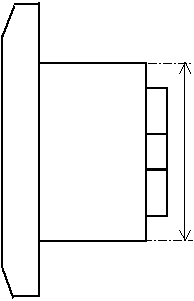

外形寸法

　119

取付ピッチ

　120

　　取付

　　ピッチ

29.7

　7.5

ご使用に際してのお願い

次に示すような条件や環境で使用する場合は、定格・機能に対して

余裕を持った使い方やフェールセーフなどの安全対策への配慮を

戴くとともに、当社営業窓口迄ご相談下さる様お願い致します。

①取扱説明書に記載のない条件や環境での使用。

②原子力制御室の近傍、鉄道貨車・客車内、航空機関係内の近傍

　　、自動車内、燃焼装置の近傍、医療機器の近傍、及び医療施設

　　内、スポーツ施設等の娯楽施設などへの使用。

③乳幼児や身体の不自由な方、病気療養中の方や介護が必要な

　　高齢者の方など、ご自分で、本品の操作ができない方が付き添

　　いなしで使用される場合。

④人命や財産に大きな影響が予測され、特に安全性が要求される

　　用途への使用。

保証規定について

①　　保証期間

　　　　◆お買い上げ日より本体1年間

　　お買い上げ日　　　年　　　月　　

②　　無料修理規定

　　　　◆取扱説明書、本体注意ラベルなどの注意書に従った正常な

　　　　　　使用状態で保証期間内に故障した場合には、無料にて、

　　　　　　修理いたします。

　　　　　　但し、本機の取り外しに要する手間及び運賃等は、お客様

　　　　　　負担になります。また、付属品・消耗品は除きます。

③　　有料修理規定

　　　　◆お買い上げ年月日の記入がない場合、または、字句を書き

　　　　　　換えられた場合。

　　　　◆使用上の誤り、不当な修理や改造による故障・損傷。

　　　　◆お買い上げ後に落とされた場合などによる故障・損傷。

④　　保証規定は日本国内に於いてのみ有効です

　　　　◆本書に明示した期間・条件の元に於いて無料修理をお約束

　　　　　　するものです。したがって、本書に明示した内容によって

　　　　　　お客様の法律上の権利を制限するものではありませんて

　　　　　　ので、保証経過後の修理等について、ご不明の場合は、

　　　　　　お買い上げの本製品取扱店または当社省エネ機器事業部

　　　　　　にお問い合わせ下さい。

●商品に関するお問い合わせは‥‥‥‥

株式会社ダイナテック　　＜省エネ機器事業部＞

〒101－0025　　東京都千代田区神田佐久間町3－1　森本ビル

ＴＥＬ.（03）3865－5651（代）　ＦＡＸ.（03）3865－5652

ホームﾍﾟｰｼﾞ　ｈｔｔｐ：／／ｗｗｗ.ｊ－ｄｙｎａｔｅｃ.ｃｏ.ｊｐ

電子メール　　ｂｏｓｓ＠ｊ－ｄｙｎａｔｅｃ.ｃｏ.ｊｐ
